СВЧ материалы, фторопласты СВЧ материалы, фторопласты Wangling купить с доставкой по России

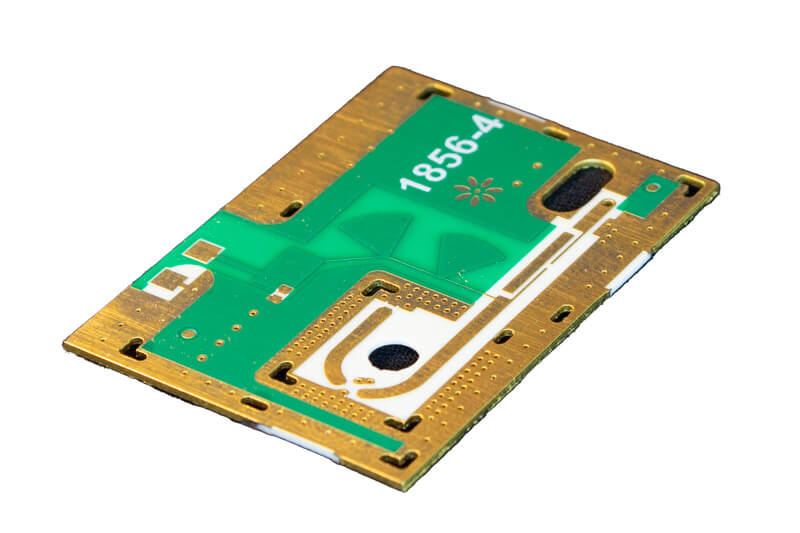

Для производства СВЧ печатных плат (ПП) применяют особые материалы, которые обладают высокими показателями диэлектрической проницаемости и минимальными потерями. Они могут быть самыми разнообразными. В качестве диэлектрика используют различные полимеры и даже керамику. Обычно материал заранее укрепляют стекловолокном разного плетения, что влияет на характеристики конечного изделия.

При разработке схем ПП на микроволновых частотах важнейшими свойствами их компонентов являются различные коэффициенты: теплового расширения (CTE), тангенс угла диэлектрических потерь (Df), диэлектрической проницаемости (Dk) и его тепловой вариант (TCDk).

В том числе необходимо учитывать физические, механические и электрические характеристики материала, а также его устойчивость к влаге, химическим веществам и нагреву.

СВЧ-материалы Taizhou Wangling

Taizhou Wangling Insulating Materials Factory (Wangling) — это компания, которая специализируется на производстве СВЧ-материалов для ПП. Ее основали в Китае в 1984 году.

Продукцию Wangling широко используют в аэрокосмической отрасли, авиации, навигационных системах, радарах, спутниковой и мобильной связи 3G, 4G и 5G.

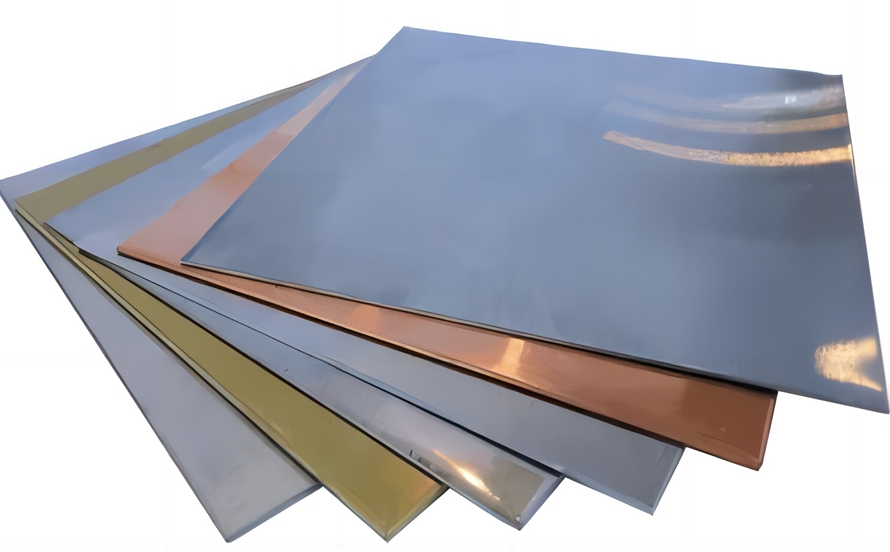

Разновидности СВЧ-материалов

СВЧ-материалы Taizhou Wangling классифицируют по типу компонентов состава:

на основе углеводородного полимера, тканого стекловолокна, нанокерамики;
из полифенилового эфира PPE, стекловолокна;
из композита с пропиткой (препреги);
из фторопласта PTFE и тканого стекловолокна / PTFE + керамика / PTFE с керамикой + сверхпрочное стекловолокно.

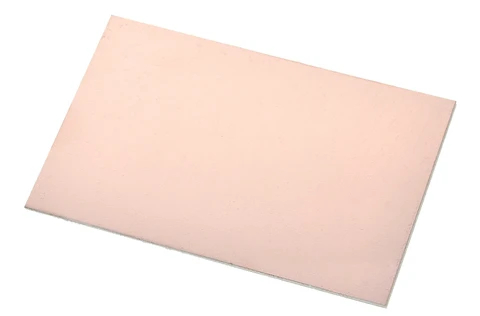

Материалы F4BM, F4BME, F4BM-2-A, F4BME-2-A

Это классические высокочастотные ламинаты с тканым стекловолокном и тефлоном (PTFE). Уровень содержания основных компонентов можно корректировать, чтобы выбирать нужный показатель Dk в пределах от 2,2 до 3,0. Отличительная черта материалов — низкое значение Df (у F4BM220 оно составляет всего 0,001).

Поверхность диэлектрика F4BM(E)-2-A состоит из нанометровой керамической пленки и имеет белый цвет. Серия F4BM отличается превосходными характеристиками. При этом у F4BM(E)-2-A еще лучше сопротивление поверхностной изоляции и более привлекательное визуальное оформление. Обе эти серии материалов делают из медной фольги RTF с низкой шероховатостью. Она удобна для обработки золота и тонких схем, обладает хорошим индексом PIM и гарантирует уменьшение потерь в проводнике.

Материалы F4BTM, F4BTME

По сравнению с материалами из тефлона (PTFE), эти серии содержат керамические частицы, которые улучшают свойства ламината. Можно выбирать показатель Dk в пределах от 2,55 до 6,15. У них ниже значение Dk и теплопроводность, меньше коэффициент теплового расширения и уровень TcDk. Также из плюсов — отличная стабильность размеров и качественная обработка ПП. Ламинаты F4BTME состоят из медной фольги RTF с низкой шероховатостью, что обеспечивает хороший индекс PIM и малые потери в проводнике. Ими удобно обрабатывать тонкие схемы и золото.

Материал F4BTMS-2

Ламинаты из ультратонкого тканного стекловолокна с наполнением в виде тефлона (PTFE) в смоле и нанокерамики. Это высоконадежный материал. Содержание стекловолокна в нем сделали минимальным, а количество смолы и наполнителя увеличили.

Материалы TP, TF, TPH

Диэлектрический слой материала TP состоит из PPO и керамики, а у TF — керамики и тефлона (PTFE). В этих ламинатах нет стекловолокна. Показатель Dk можно выбрать в широком диапазоне — от 3,0 до 25,0.

Материалы TFA

TFA состоит из политетрафторэтиленовой смолы с наполнителем из керамики. Делают его путем особого смешивания и прессования. Это термопластичный материал высокой надежности.

Материалы WL-CT

Углеводородные полимерные керамические медные ламинаты с тканым стекловолокном. Являются системой термореактивной смолы, которая тверже, чем термопластичный компонент PTFE.

Скрепляющие слои (препреги) серии WL-PP

Клеевые листы высокого качества, которые используют для изготовления многослойных ПП. В основе материала углеводородный полимер. Его армируют стеклотканью и дополняют керамическими добавками. Это гарантирует отличную механическую прочность, термостойкость и диэлектрические свойства.

Компания «Винтех» поставляет качественные СВЧ-материалы и фторопласты для производства сложных печатных плат. В нашем ассортименте есть продукция на основе PTFE, керамики, стекловолокна и других современных компонентов. Они обеспечивают стабильные диэлектрические характеристики, большую термостойкость и низкую потерю сигнала. Эти материалы — превосходный выбор для высокочастотной электроники, радиолокации, телекоммуникаций и других инновационных сфер. ООО «Винтех» предлагает решения, которые отличаются надежностью, долговечностью и соответствуют актуальным стандартам промышленности.
