Материалы для производства печатных плат

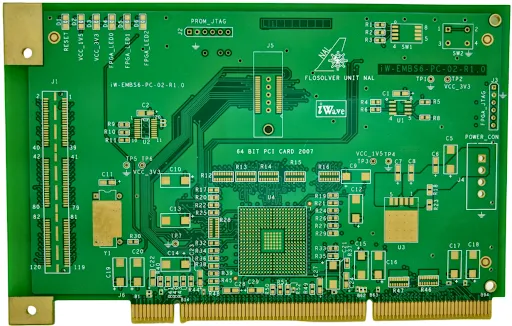

Печатная плата представляет собой сложную конструкцию, состоящую из различных слоев материалов, имеющих разную диэлектрическую проницаемость.

Каждый тип сырья служит базой для отдельных слоев изделия. Эти компоненты формируют надлежащие электрические и физико-механические характеристики платы, что обеспечивает стабильную работу и долгий срок службы устройства.

Классификация материалов для печатных плат

Материалы для печатных плат (ПП) делят на четыре вида:

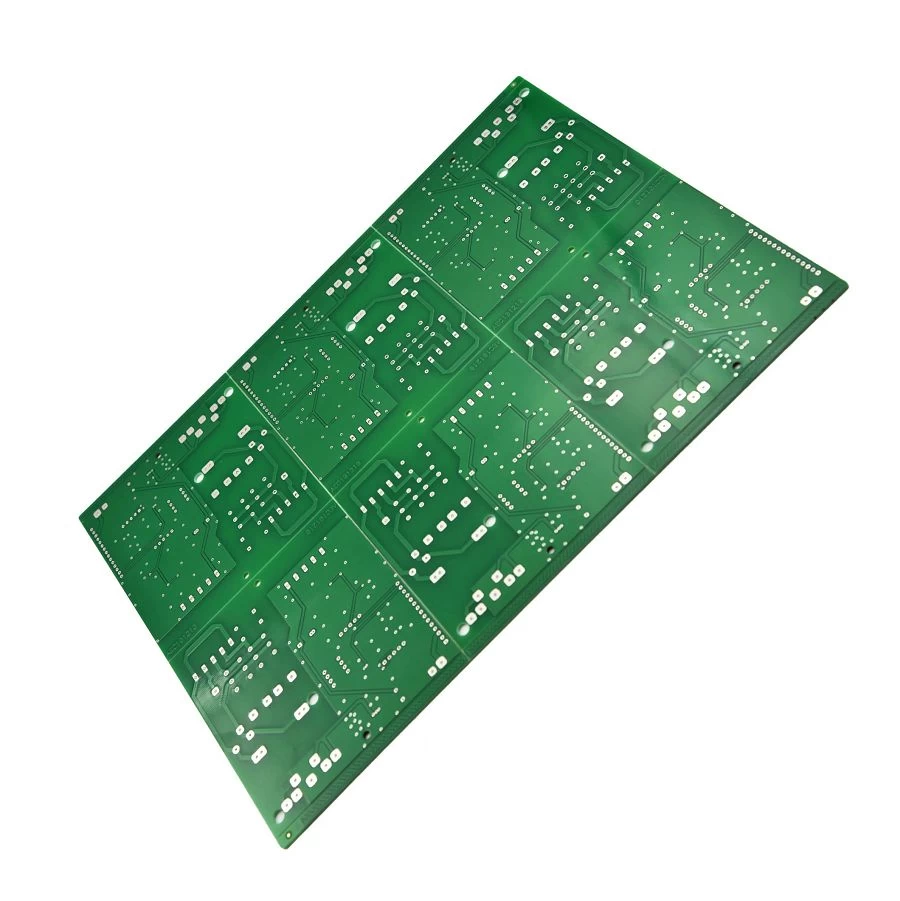

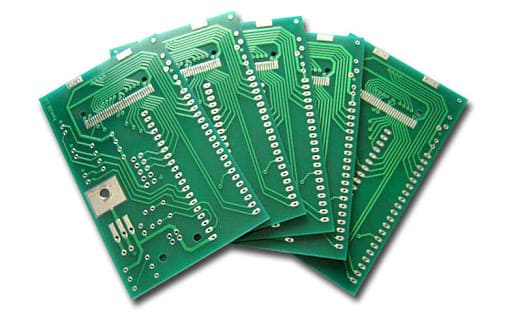

Материалы подложки

Этот материал служит базой для центральной части печатной платы. Он обеспечивает структурную целостность и жесткость конструкции, предотвращает деформацию и механические повреждения изделия. Для создания данных материалов применяют полимеры, керамику, фторопласт и прочие вещества. К примеру, популярный базовый состав FR4 делают из стекловолокна и эпоксидной смолы.

Проводящие материалы

Для создания электросоединений между элементами и слоями на печатной плате, а также линий питания и заземления применяют проводящие материалы. Они обеспечивают передачу тока и определяют соответствующие свойства конструкции. Чаще всего используют медь (Cu) в виде катаной фольги, так как она доступна по цене, удобна в обработке и имеет первоклассные электрические и физические показатели. Для финишного покрытия проводников также нередко используют золото, серебро, олово и прочие металлы, которые хорошо передают ток.

Связующие слои (препрег)

Это слои диэлектрического материала с разнообразными добавками. Их применяют для разделения токопроводящих участков конструкции и предотвращения помех при передаче сигналов. Они изолируют электрические компоненты друг от друга и влияют на соответствующие свойства платы. Связующие материалы также выполняют функцию объединения слоев между собой. Препрег (порой с дополнительными адгезивами) скрепляет части печатной платы в единое целое.

Материалы паяльной маски

Материалы паяльной маски применяют для создания на медных дорожках защитного слоя против коррозии и окисления. Они повышают надежность и срок службы платы, а также влияют на ее электрические характеристики. Основное назначение этих материалов — защитить дорожки от образования мостиков припоя и поверхность пластины от его нежелательного прилипания в процессе монтажа. В зависимости от вида изготовления паяльные маски бывают сухие пленочные и жидкие УФ-отверждаемые.

Особенности использования

При разработке печатных плат необходимо принимать во внимание специфику их дальнейшей эксплуатации, так как каждый материал обладает особыми свойствами, которые определяют функциональность и долговечность изделий.

Электрические параметры

• Диэлектрическая проницаемость (Dk). Эту характеристику материала важно учитывать при создании высокочастотных схем (например, у СВЧ-плат), поскольку она оказывает влияние на импеданс ПП и целостность сигнала.
• Коэффициент рассеяния (Df). Он тоже имеет большое значение для высокоскоростных конструкций, так как его уровень может отразиться на целостности сигнала.

Тепловые свойства

• Теплопроводность. Этот показатель материала печатной платы критически важен при разработке схем с большой мощностью и плотностью. Его высокий уровень способствует эффективному рассеиванию тепла и предотвращает перегрев элементов конструкции.
• Температура стеклования (Tg). Данная характеристика также имеет значение при проектировании конструкций. Tg указывает на температурный порог, при котором материал утрачивает свои механические свойства. От этого параметра зависит выбор технологии изготовления, припоя, покрытий и т. д.

Механические характеристики

• Жесткость. Это свойство материала печатной платы играет ключевую роль при проектировании схем, которые будут подвергаться ударным нагрузкам или вибрациям.
• Гибкость. Она тоже важна, так как дает возможность материалу компенсировать механические напряжения и изменения длины при температурных колебаниях.

Условия окружающей среды

• Влагопоглощение. Его скорость и объем, а также последующие изменения материала имеют большое значение при разработке схем для условий с высокой влажностью.
• Устойчивость к внешним факторам. Способность материала выдерживать перепады температуры, влажности и воздействие химических веществ важна для создания надежного изделия с длительным сроком службы.

Выбор неподходящего сырья может существенно затормозить реализацию проекта печатной платы или привести к дополнительным финансовым расходам. Поэтому изначально следует обратиться за консультацией к специалистам. Наши квалифицированные инженеры взаимодействуют с клиентами со старта проекта. Они дают экспертные рекомендации по материалам, расположению компонентов конструкции и дизайну для технологичности.

Мы обладаем обширными производственными возможностями, что позволяет нам предлагать индивидуальные решения для изготовителей печатных плат. Это касается и выбора специализированных материалов, чтобы полностью соответствовать спецификациям клиентов. В нашем каталоге вы можете найти и купить ультрафиолетовую маску, препрег, фототехническую пленку марки Agfa и другие товары.
