Материалы для производства печатных плат

#Материалы

Печатные платы (ПП) служат фундаментом для всех электронных устройств, обеспечивая не только электрическое соединение компонентов, но и механическую стабильность конечного изделия. Эти высокотехнологичные изделия воплощают в себе последние достижения материаловедения и инженерной мысли, позволяя создавать компактные и надежные электронные системы.

Содержание

Конструктивные особенности печатных плат
Классификация печатных плат
Современные технологии производства
Перспективы развития
Преимущества сотрудничества с нами

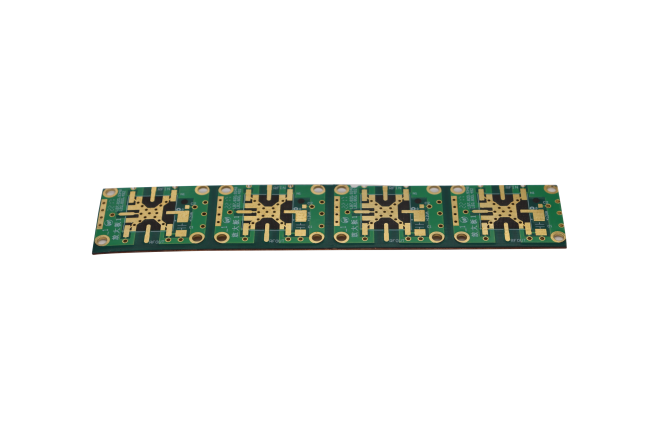

Конструктивные особенности печатных плат

Современная печатная плата представляет собой сложную многослойную структуру, состоящую из нескольких ключевых элементов:

Конструктивные особенности печатных плат

Диэлектрическая основа

Выполняет роль изолирующего основания
Основные материалы: композитные смолы (FR-4), керамика, гибкие полимеры
Обеспечивает механическую прочность и теплостойкость
Изолирует проводящие элементы друг от друга

Проводящие слои

Формируются из медной фольги (толщиной 18-70 мкм)
В особых случаях применяют золотое или серебряное покрытие
Создаются методами фотолитографии и химического травления
Плотность и сложность рисунка зависит от назначения платы

Защитные и маркировочные покрытия

Паяльная маска (обычно зеленого цвета) предотвращает окисление
Шелкография наносит техническую маркировку и обозначения
Современные методы нанесения включают лазерную маркировку

Классификация печатных плат

По количеству проводящих слоев

Тип платы	Характеристики	Применение
Односторонние	Один слой проводников	Простые бытовые устройства
Двусторонние	Два слоя с межслойными соединениями	Промышленная автоматика
Многослойные	От 4 до 50+ слоев	Вычислительная техника, телекоммуникации

По механическим свойствам

1. Жесткие платы

Стандартное решение для большинства устройств
Основа - стеклотекстолит FR-4
Обеспечивают стабильность геометрии

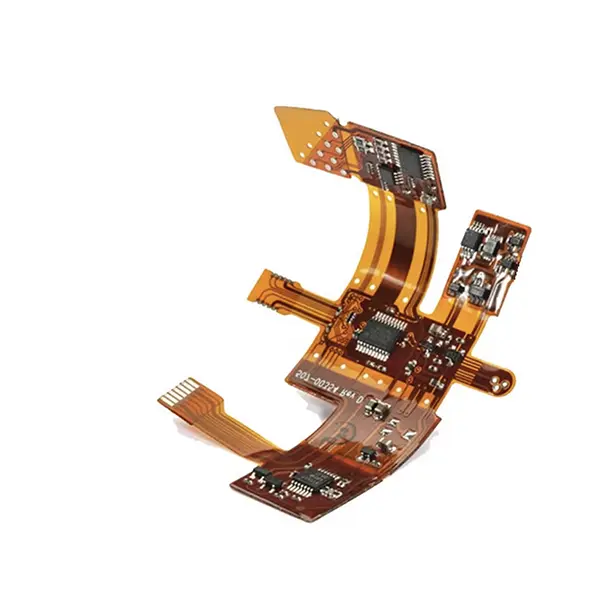

2. Гибкие платы

Изготавливаются на полиимидной основе
Применяются в складных устройствах и носимой электронике
Выдерживают многократные изгибы

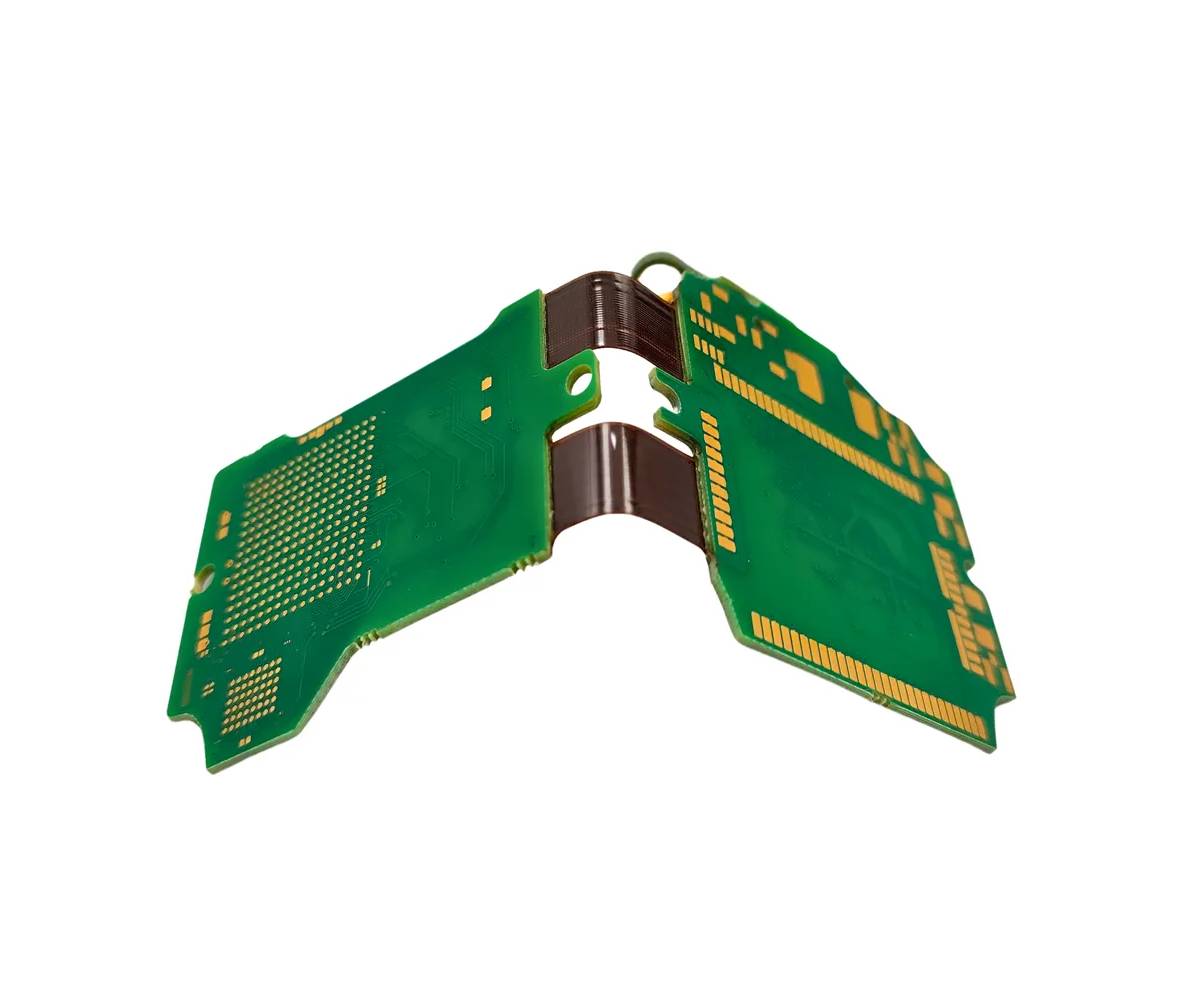

3. Жестко-гибкие конструкции

Комбинируют преимущества обоих типов
Используются в авионике и медицинском оборудовании

Специализированные виды

Металлизированные платы - для мощных светодиодных систем
Высокочастотные платы - с материалами типа Rogers, Wangling для СВЧ-техники
Толстопленочные платы - для силовой электроники

Современные технологии производства

Основные производственные методы

1. Субтрактивная технология

Травление меди с подготовленной основы
Доминирующий метод в массовом производстве
Позволяет создать дорожки до 50 мкм

2. Аддитивные процессы

Послойное наращивание проводящих структур
Перспективное направление развития
Минимальные отходы производства

Ключевые технологические операции

Лазерное сверление - создание микропереходов диаметром до 50 мкм
Гальваническое осаждение - формирование проводящих слоев
Селективное пассивирование - защита контактных площадок
Автоматический оптический контроль - проверка качества изделий

Перспективы развития

Современные тенденции в производстве печатных плат включают:

Внедрение экологичных производственных процессов
Развитие технологий встраивания компонентов
Создание плат с повышенной теплопроводностью
Разработка гибридных керамико-полимерных материалов

Печатные платы продолжают эволюционировать, обеспечивая технологический прогресс во всех сферах электроники - от бытовых устройств до космической техники.
